公共建筑
提供能效管理和用電安全的系統解決方案
項目名稱：上海環境監測中心節能改造項目能耗管理系統
項目地點：上海
實施時間：2017年11月
項目簡介：
上海環境監測中心位于上海市徐匯區三江路55號，上海市環境監測中心（上海長三角區域空氣質量預測預報中心）擁有完善的管理體系，已取得實驗室資質認定（計量認證）資質和中國合格評定國家實驗室認可資質。安科瑞電氣股份有限公司于2017年11月承接了上海環境監測中心節能改造項目能耗管理系統的設計與實施，旨在通過該系統實現集中管理和檢測，實現遠程智能化配電系統。

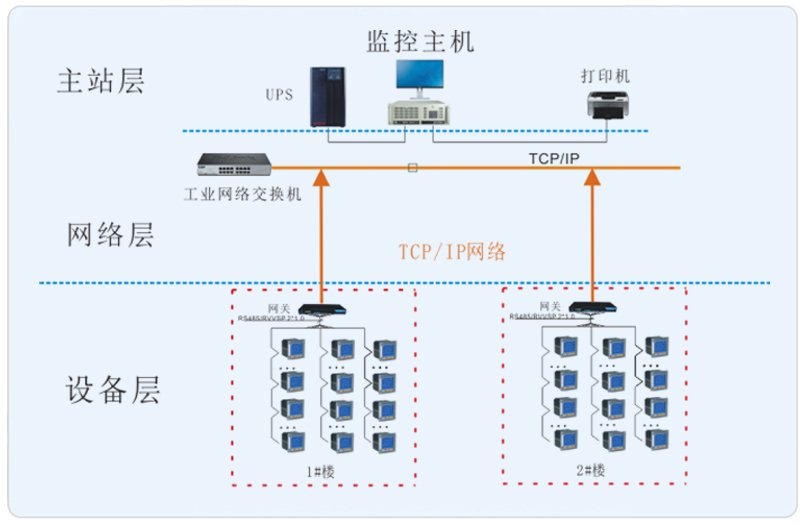

系統采用Acrel-5000能耗管理系統，該系統主要采用分層分布式計算機網絡結構，如系統結構：站控管理層、網絡通訊層和現場設備層。其中上海環境監測中心項目現場設備分布為1#樓及2#樓，該所有監測點都在樓層強電井的配電箱內，所有儀表通過485屏蔽雙絞線鋪設至值班室，經采集器至系統主機從而完成儀表數據的采集并管理。
系統實現的功能：
1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、重要回路電能報表、直觀地顯示低壓系統各回路的三相電流及運行狀況。
2.低壓各回路三相電流、電壓、功率、頻率、電能數據等查詢、打印及導出。
3.重要回路電能按時間短進行查詢計算、打印、導出。
4.界面開發設計成美觀大方的圖形，設備拓?fù)潢P(guān)系可自動生成并根據設備帶電狀態動態著色。
5.系統可以實現安全權限等級設置，實現系統的分級管理。
