工業企業
提供能效管理和用電安全的系統解決方案
項目名稱：新宏博通訊科技有限公司電力監控系統設計與應用
項目地點：江蘇 蘇州
實施時間：2010年11月
項目簡介：

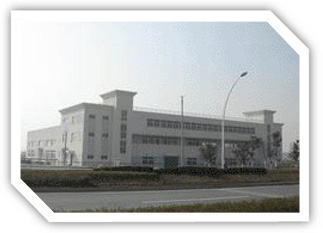

蘇州工業園區新宏博通訊科技有限公司（以下簡稱新宏博）是一家中外合資企業，由（中資）蘇州工業園區新宏博通訊科技有限公司與（港資）香港潤宏實業有限公司投資1200萬成立的合資公司——公司座落在蘇州工業園區（三區）蘇勝東路勝港街88號，占地14000平方米，總建筑面積為12767平方米，已建成綜合辦公樓與一期生產車間4000平方米。由于新宏博工廠用電量比較大，并且為響應國務院制定的一系列促進節能減排的政策措施，更好的對配電系統進行監控管理。因此建立了后臺電力監控對配電進行智能化管理。
為實現對整個新宏博公司電力系統的實時監控及對各區用電的電能管理，在值班室設立了監控中心，監控工廠一樓配電柜及倉庫配電情況。基于ACREL-2000的電力監控系統后臺，實現對整個配電系統的實時監控與電能管理。現場共計一個進線回路，21個出線回路。其中進線回路采用安科瑞的ACR330ELH，實現對該回路的主要電參量的測量，其中包括三相電壓、三相電流、有功功 率、無功功率、有功電度、無功電度、頻率、功率因數、電能的峰平谷電能、電流的2-31次諧波以及斷路器分合狀態信號等。配電柜出線回路，配置ACR220E電力儀表。
系統實現的功能：
1.斷路器分合閘狀態、保護信息以及故障等開關量狀態；
2.查看/周/月/年用電量，每日/周/月/年最大負荷及最大負荷出現時間；
3.聲光提示報警信息、保護設備動作及復位信息；
4.負荷趨勢曲線。
