項目名稱：上海愛博斯迪科電能管理系統的設計與應用
項目地點：上海
實施時間：2012年6月
項目簡介：
愛博斯迪科公司作為漢高集團的成員，將在電子行業提供更加全面的產品和服務。愛博斯迪科化學（上海）有限公司位于外高橋保稅區內，業務涉及三大品牌：Ablestik, Emerson & Cumin以及Acheson。

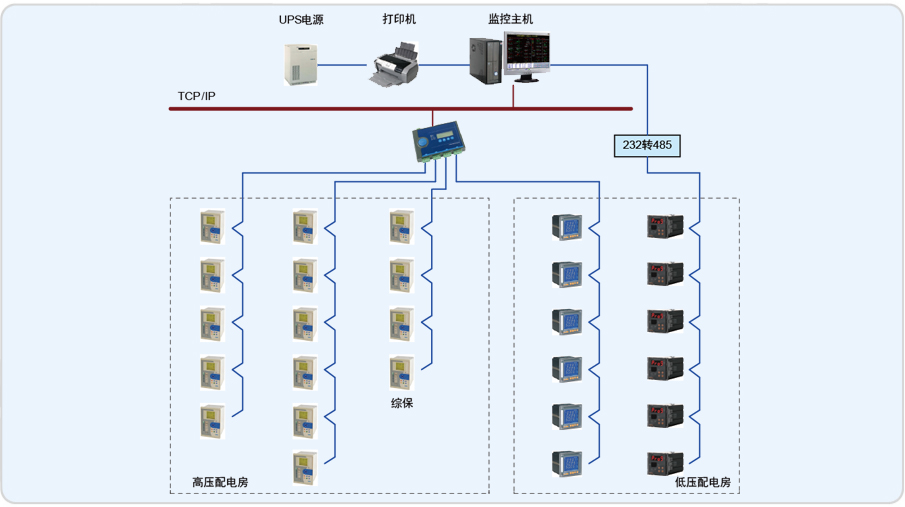

現場一個配電房，新安裝了12只ACR220EL智能電表，加上原有的35只ACR220E智能電表，共需監控47只儀表。通過1根屏蔽雙絞線連接至4口的通訊擴展卡進行數據上傳，其中數據傳輸波特率為9600 bit/s，現場屏蔽線纜均采取屏蔽線接地，防止強電信號干擾，末端加裝120歐電阻，增強線路信號，保障了數據傳輸?shù)膶?shí)時性。
系統實現的功能：
1、實時顯示功能：現場儀表能實現實時顯示功能：電壓、電流、功率、功率因數、溫度、開關狀態及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示；
2、電能管理功能：實現電能的分級管理理念，即總表讀數應與供電局收費表讀數一致，各分表用電凈值和與總表一致等，在界面上直觀體現；完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的收費報表，所有報表和圖表支持查詢打印功能；
3、事件報警功能：對各監測點的通訊狀態和異常用電報警、操作等事件記錄，便于管理人員日后分析配電運行情況；
4、遠程抄表功能：遠程抄量各回路的電參數，任意時段都能查詢；
5、預留擴展功能：系統為演示系統做好充分預留，支持各種演示硬件及軟件的接入，以供后續擴展；
6、遙信報警功能：儀表通訊異常遙信報警。
